焊接式矩形窗
一般系列焊接式矩形窗(N)
加热系列焊接式矩形窗(H)
分享
产品详情
|
系列 |
类型 |
代号 |

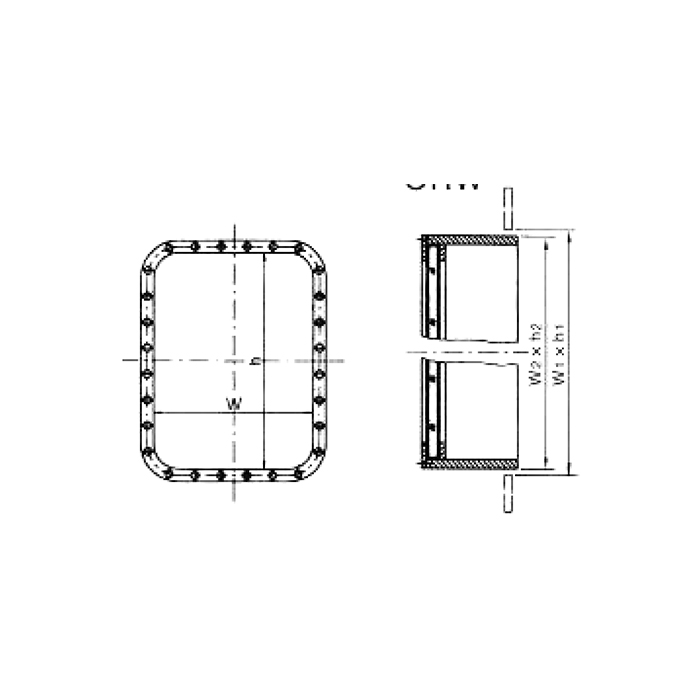

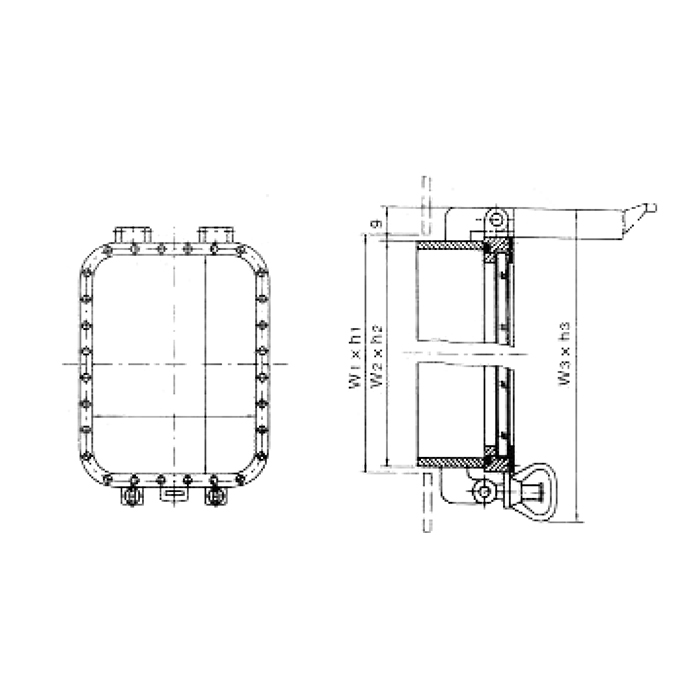

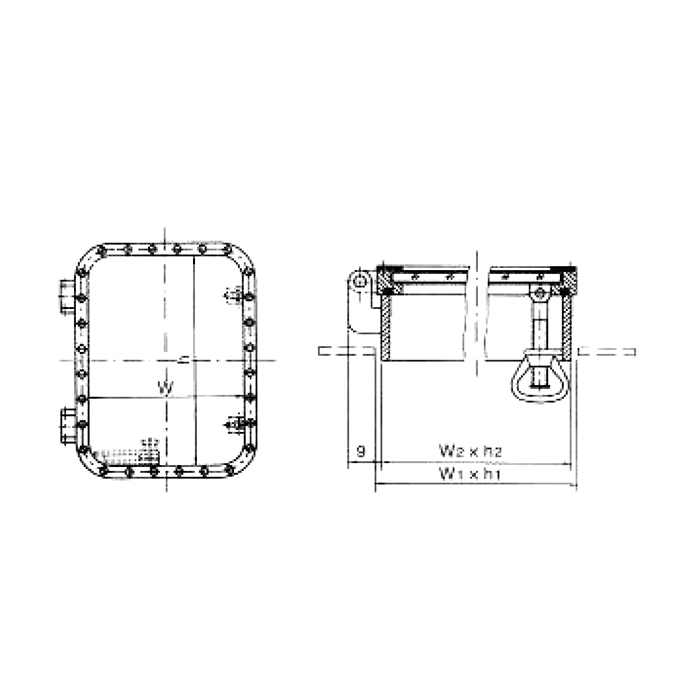

公称尺寸 |
围壁开口 |
窗 座 |
开向型式 |
||
|
Wxh |
W1×h1 |
|
W2×h2 |
W3×h3 |
||||
|
N
P
H |
E
F |
1 |
300×425 |
352×477 |
76 |
348×473 |
430×555 |
ILW IRW ITW OLW ORW OTW NOw |
|
2 |
355×500 |
407×552 |
76 |
403×548 |
485×630 |
|||
|
3 |
400×560 |
452×612 |
76 |
448×608 |
530×690 |
|||
|
4 |
450×630 |
402×682 |
126 |
498×678 |
580×760 |
|||
|
5 |
500×710 |
552×762 |
126 |
548×758 |
630×840 |
|||
|
6 |
560×800 |
612×852 |
126 |
608×848 |
690×930 |
|||
|
7 |
900×630 |
952×682 |
126 |
948×678 |
1030×760 |
|||
|
8 |
1000×710 |
1052×762 |
126 |
1048×758 |
1130×840 |
|||
|
9 |
1100×800 |
1152×852 |
126 |
148×848 |
1230×930 |
|||
标记示例
1.一般系列焊接式矩形窗(N)
一般系列(N)，轻 型(F)，公称尺寸450×630mm，凸肩高度16mm，上铰链外开(OTW)，材料组合为211的矩形窗；矩形窗 N-F4×30-OTW-211 GB/T 5746-1996
2.加热系列焊接式矩形窗(H)
加热系列(H)，轻型(F)，公称尺寸1100×800mm，凸肩高度30mm，固定形(NOW)，材料组合为201，单件调整，带过热保护装置，功率负载17W/dm2 交流三相220/380V 60Hz，电源供电的加热玻璃(代号17S36) 的矩形窗；矩形窗 H-F9×30-NOW-201-17S36 GB/T 5746-1996
