螺栓式矩形窗
一般系列螺栓式矩形窗(N)
耐系列螺栓式矩形窗(P)
分享
产品详情
|

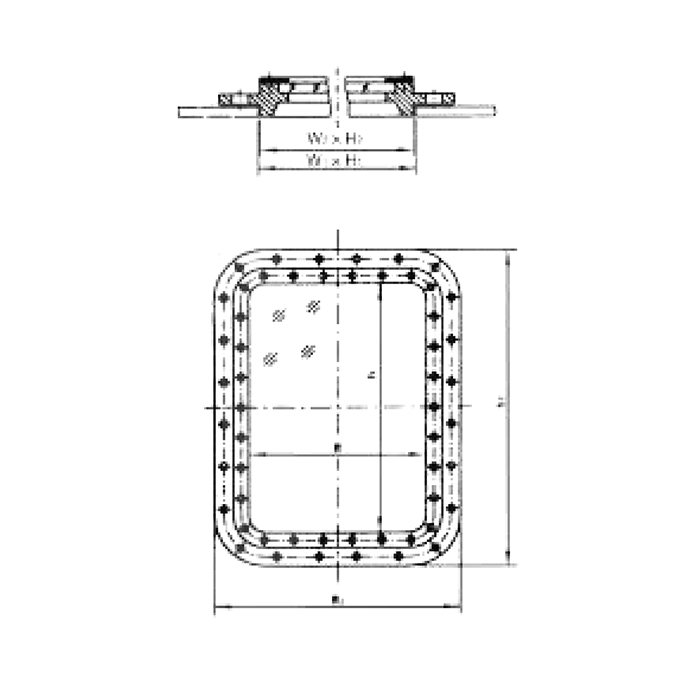

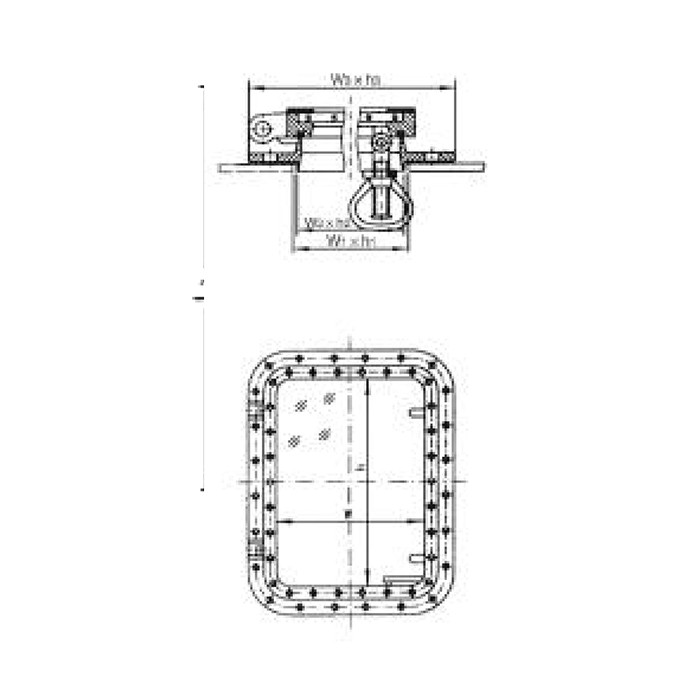

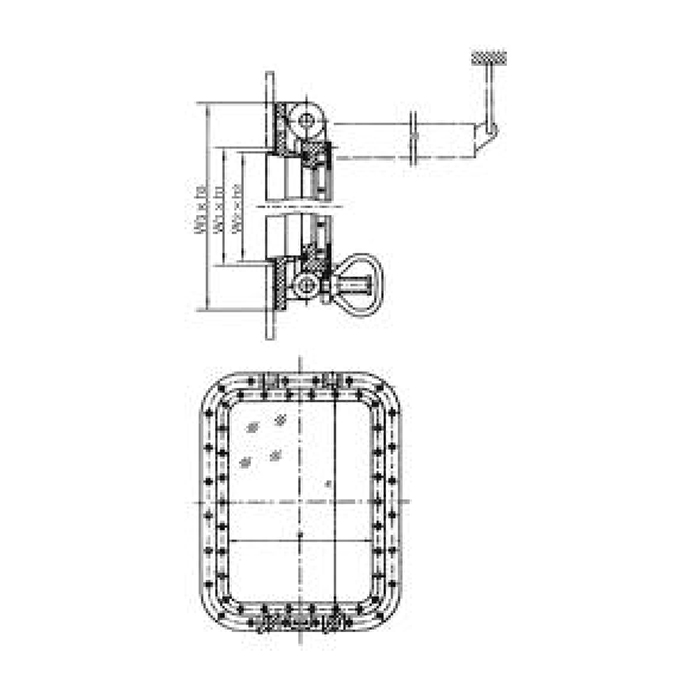

系列 |
类 型 |
代号 |
公称尺寸 |
围壁开口 |
窗座 |
开向型式 |
||
|
W×h |
W1×h1 |
|
W2xh2 |
W3×h3 |
||||
|
N
P
H |
E
F |
1 |
300×425 |
352×477 |
76 |
348×473 |
430×555 |
ILB IRB ITB OTB OLB ORB NOB |
|
2 |
355×500 |
407×552 |
76 |
403×548 |
485×630 |
|||
|
3 |
400×560 |
452×612 |
76 |
448×608 |
530×690 |
|||
|
4 |
450×630 |
402×682 |
126 |
498×678 |
580×760 |
|||
|
5 |
500×710 |
552×762 |
126 |
548×758 |
630×840 |
|||
|
6 |
560×800 |
612×852 |
126 |
608×848 |
690×930 |
|||
|
7 |
900×630 |
952×682 |
126 |
948×678 |
1030×760 |
|||
|
8 |
1000×710 |
1052×762 |
126 |
1048×758 |
1130×840 |
|||
|
9 |
100×800 |
1152×852 |
126 |
1148×848 |
1230×930 |
|||
标记示例
1、一般系列螺栓式矩形窗(N)
一般系列(N)，重 型(E)，公称尺寸400×560mm，凸肩高度16mm，侧铰链左内开(ILB)，矩形窗N-E3×16-ILB-111 GB/T 5746-1996
2、耐系列螺栓式矩形窗(P)
耐火系列(P)，轻 型(F)，公称尺寸560×800mm，凸肩高度16mm，上铰链内上开(ITB)，矩形窗 P-F6×16-ITB-333 GB/T 5746-1996
