船用风雨密单扇钢质门
门的级别和适用部位
门的型式及规格号
门的节点型式
门的级别和适用部位
|
级别 |
适用部位 |
|
A |
干舷甲板上的第一层上层建筑的前端壁(由尾垂线向前(0.1-0.7)L范围) |
|
B |
干舷甲板上的第二层上层建筑的前端壁(由尾垂线向前(0.1-0.7)L范围)和一层上层 建筑的后端壁及侧壁 |
|
C |
干舷甲板上的第三层上层建筑的前端壁(由尾垂线向前(0.2-0.6)L范围)和二层上层 建筑的后端壁及侧壁 |
|
D |
干舷甲板上的第四层上层建筑以上的舱壁和第三层上层建筑的后端壁及侧壁 |
门的型式及规格号
|
型式 |
名称 |
规格号 |
||||||||||||
|
AF |
A级方角门 |
|
||||||||||||
|
AY |
A级圆角门 |
|||||||||||||
|
BF |
B级方角门 |
|
||||||||||||
|
BY |
B级圆角门 |
|||||||||||||
|
CF |
C级方角门 |
|
||||||||||||
|
CY |
C级圆角门 |
|||||||||||||
|
DF |
D级方角门 |
|
||||||||||||
|
DY |
D级圆角门 |
注： C级、D级门可按需要加装直径为250mm的船用钢质固定窗，代号为“G”

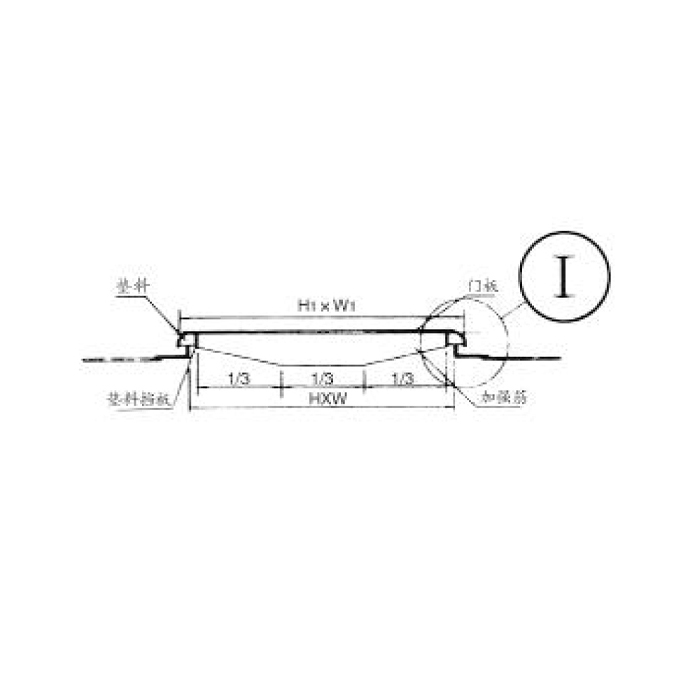

门的节点型式
|
门板厚t |
挡板尺寸h₁ ×t₁ |
门框高度h |
门框材料 |
|
8 |
50×6 |
32 |
L100×63×10割制 |
|
6 |
32×4 |
34 |
|
|
4 |
36 |
L100×63×8割制 |
